纵观国际PE塑木市场，总体分共挤和非共挤两大类，从包覆层覆盖率的方面去看，PE塑木细分为以下五种：1.包覆层360度全方位包覆芯层；2.板材卡槽位置有切口，包覆层不完全包覆芯层；3.包覆层仅能覆盖板材上半部分，即仅能包覆1/2的芯层；4.包覆层使用与芯层同样使用塑木材料，相当于第一代塑木；5.芯层无任何包覆直接裸露，也就是第一代塑木。

其中前4种塑木表面均有包覆层，属于共挤塑木，第5种无任何包覆层，属于最简单的第一代塑木。从这五种塑木在应用上的表现，我们可看出未来共挤塑木发展的基本方向。

各种塑木产品应用表现

▲ 第一代塑木应用表现

第一代塑木其含有木粉的表层直接暴露在恶劣的环境气候中，容易受到强紫外线、水分、各种细菌和真菌的侵蚀，不仅颜色会容易褪去，板材的成分和结构也会被破坏，甚至降解。在过去的数年实际安装使用中，我们看到这些问题已渐渐暴露出来。

● 易降解、粉化

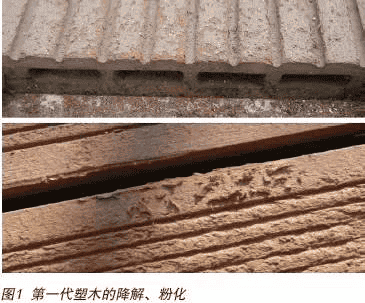

由于没有表面包覆层保护，以及一些塑木使用不适当比例的粘合和抗氧化剂，以致在恶劣的户外环境中，在强紫外线、水分的侵蚀下，塑木中的分子混合物发生降解，板材出现粉化、老化、破裂和腐烂问题。（见图1）

● 容易褪色

褪色的问题源于塑木中含有的木粉，即使在生产过程中添加了足够的抗氧化剂和UV稳定剂，由于无包覆层，木粉直接暴露在户外环境中，塑木依然会褪色。更加严重的是，不同程度的褪色导致的色差，例如有物品遮盖的地方和长期暴露在空气中的部分出现深浅不同的褪色情况，使得塑木整体颜色参差不齐。

● 霉变和真菌

由于昼夜温差以及季节性气候，霉变和真菌问题在美国有非常多的案例。没有包覆层的保护，塑木中的木粉暴露于表面，在湿润的环境下各种细菌和真菌生长，导致板材发霉和长真菌。许多人尝试用各类消毒液洗刷，这不仅没有解决问题，反而由于反复洗刷，使水分更加渗入板材，问题更加严重。

● 开裂和断裂

开裂同样是由于没有包覆层的保护，塑木分子混合物受到UV和水分侵蚀，导致分子结构被破坏，甚至降解。一些抗氧化剂和稳定剂虽然可以起到一些帮助，但不能提供长久保护。在外力以及自身热胀冷缩的拉扯下，板材会出现变脆和开裂的情况。

● 划痕

第一代塑木的刮痕问题非常严重，在市场上有些塑木产品甚至用指甲划过就出现刮痕，短时间使用后，板材就变得非常不美观。

● 污渍

没有包覆层的保护，污渍会轻易渗入到木粉内部，留下无法清理的污渍。

▲ 关于无完整壳层包覆的共挤塑木应用表现

有的塑木只有部份区域有包覆层覆盖，如上文中提到的第2、3种塑木，这解决了以上提到的部分问题，但是同时产生了新的问题。

● 吸水膨胀和弯曲变形

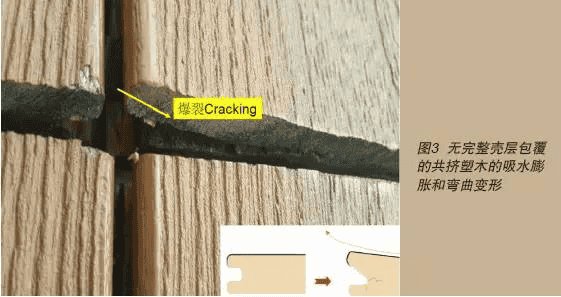

没有完整包覆层的塑木产品，它的包覆层可以阻挡来自上方的紫外线，在一定时间内可降低褪色的程度，也可以减少刮痕和污渍的问题。但是，由于包覆层和芯层是由不同的材料制成的，包覆层是高级工程塑料，而底部没有包覆层，木粉暴露潮湿环境下，容易吸水膨胀。当芯层持续从板材底部或卡槽部位吸收水分，但无法及时蒸发，导致板材向两端翘起变型，严重的甚至卡槽位置被拉至开裂。（见图3）

● 壳层的爆裂

由于与第1个问题同样的原因，在受力不均的情况下，壳层再无法抵抗胀力，导致裂开。

▲ 关于具有完整壳层包覆的共挤塑木应用表现

第1种塑木具有360 度完整的包覆层，能为芯层提供全方位保护，包括卡槽细小位置，可抵御恶劣环境、水分、紫外线、真菌和细菌的影响这种塑木拥有360度全方位保护的坚硬包覆层。芯层由木粉、PE塑料和助剂合成，包覆层由高级工程塑料和特种助剂配方合成。包覆层有极低的吸水率可有效防止水分进入芯层，板材不腐烂、不开裂、不发霉或长真菌，寿命更久。高强度的包覆层更可以抗污渍、抗划痕、不需要刷油漆，使板材历久如新，基本不需维护，省钱省时。
